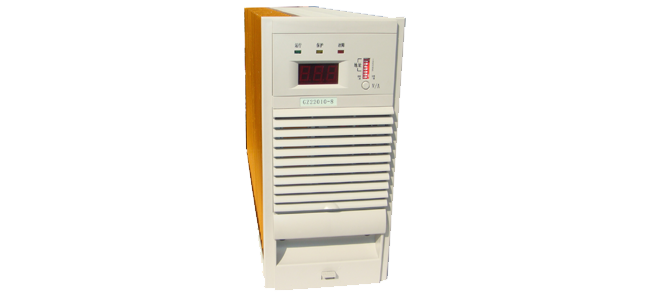

GZ22010-8系列
GZ22010-8系列
高頻開關整流模塊
GZ22010-8系列高頻開關整流模塊采用移相全橋軟開關技術，采用自冷散熱模式
功能特點
輸入電壓工作范圍寬：304VAC～456VAC；
采用先進的軟開關技術，效率高；
內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；
采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；
完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
自冷散熱方式，可靠性高；
內置防反接保護，支持帶電熱拔插。
技術參數
項目 參數指標 備注 產品型號 GZ22010-8 GZ11020-8 交流輸入電壓 380VAC±20%/50HZ±10% 三相交流 輸出額定值 10A/230VDC 20A/120VDC 電壓調節范圍 180～286VDC 90～143VDC 輸出限流范圍 10%～105%額定電流 穩壓精度 ≤0.5% 穩流精度 ≤0.5% 紋波系數 ≤0.1% 轉換效率 ≥92% 在額定輸入電壓、額定輸出情況下 輸出過壓保護 295±5VDC 150V±3VDC 輸出欠壓告警 194±5VDC 90±3VDC 輸入過壓保護點 465±5VAC,可恢復 輸入欠壓保護點 295±5VAC,可恢復 過溫保護 過溫保護點：85℃，降溫后恢復 開孔尺寸
（寬×高×深）
160mm×300mm×420mm 模塊凈重 13Kg 輸出過壓保護 295±5VDC 150V±3VDC 以上參數僅供參考，請以產品說明書為準 相關案例
